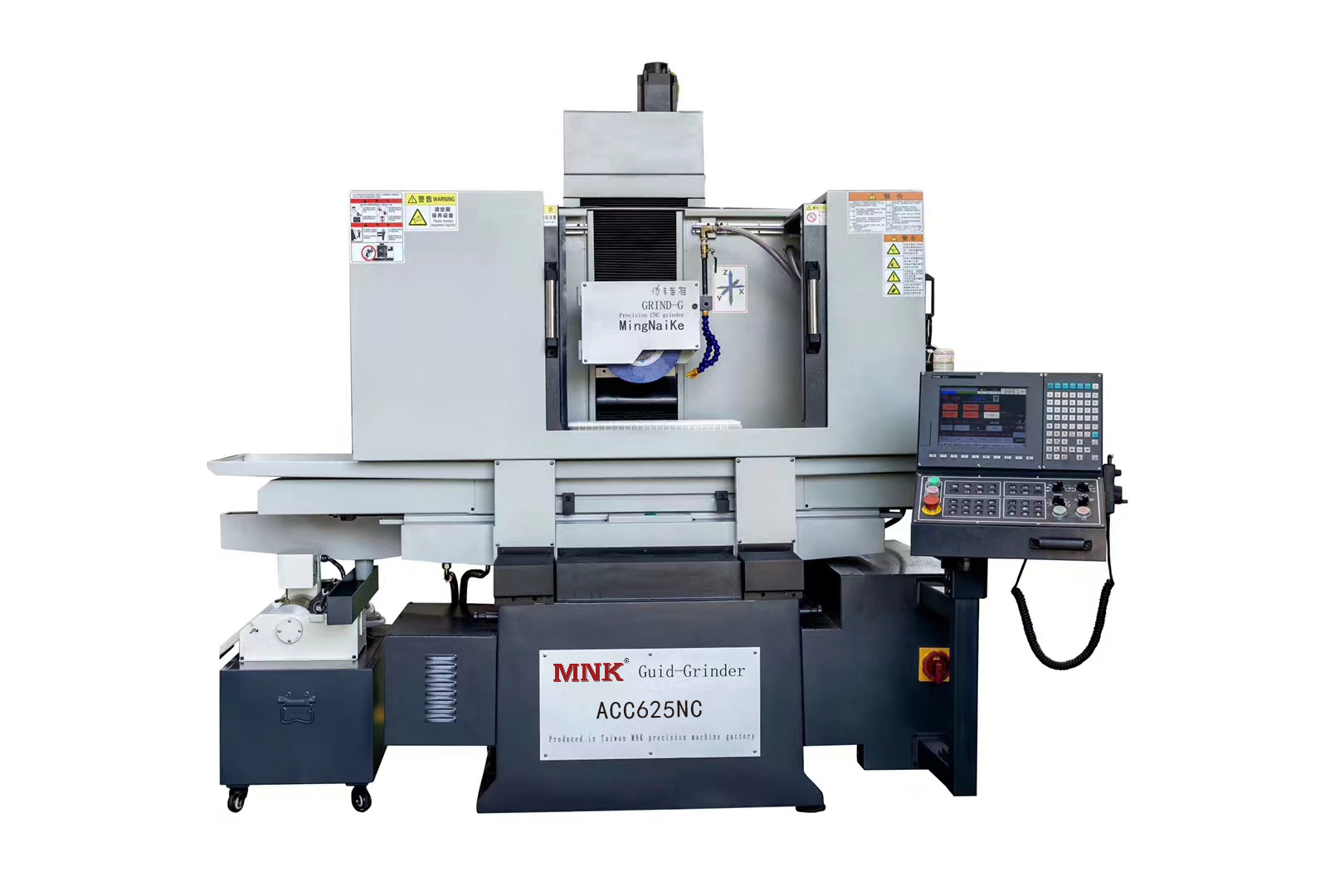

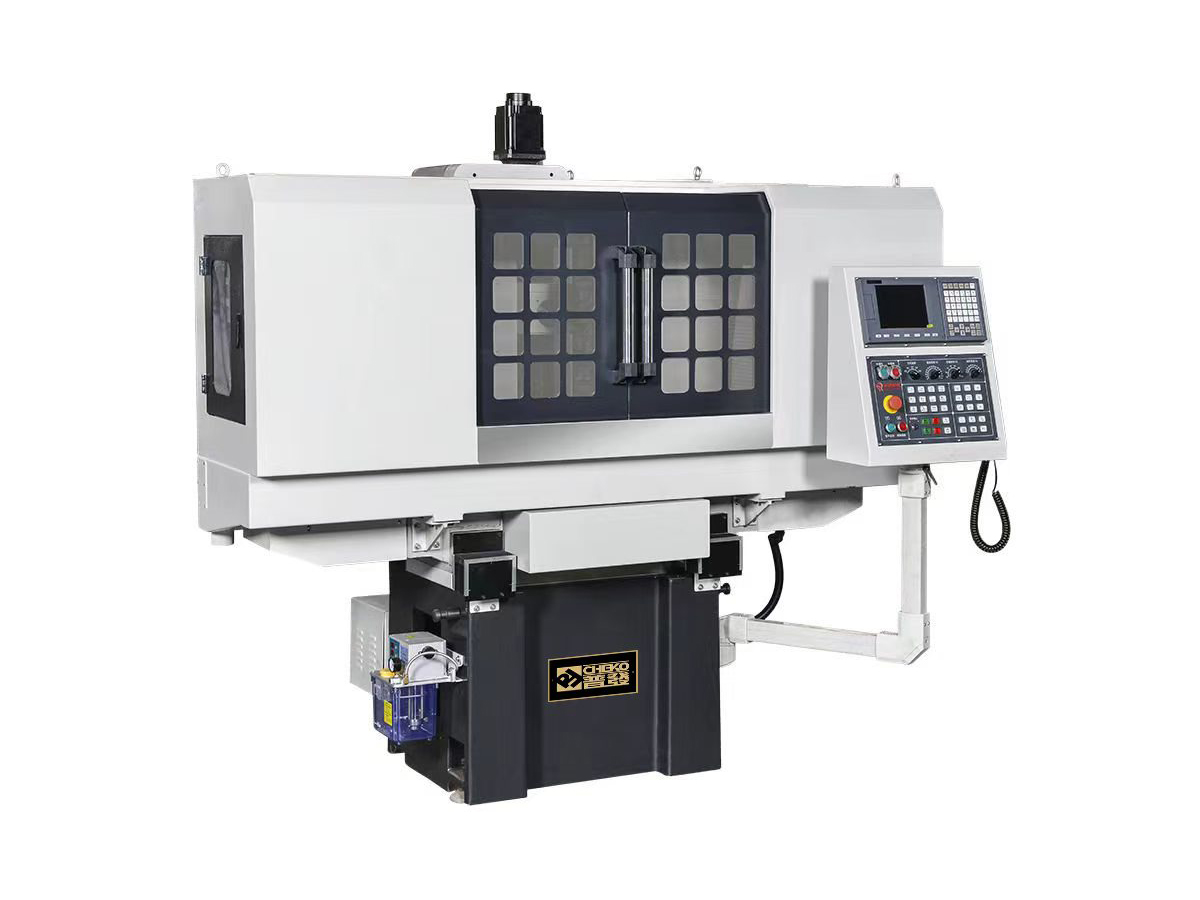

ACC-625NC/CNC数控成型磨床
機床名稱：精密数控成型磨床
工作臺面尺寸（長×寬）：600mm×250mm
機床型號：
ACC-625NC 左右方向（X軸）液壓驅動油壓缸自動進刀，前後方向（Y軸）上下方向（Z軸）伺服電機驅動滾珠螺杆自動進刀。
ACC-625CNC 左右方向（X軸）、前後方向（Y軸）和上下方向（Z軸）伺服電機驅動滾珠螺杆自動進刀。
主要用途：
本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可採用不同的裝夾、定位方法。一般平面，可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自製）。
1機械結構：
1）磨床總體佈局為鞍座移動式，主運動包括臥式主軸的回轉運動，工作臺左右縱向運動（X軸），拖板前後橫向運動（Y軸），磨頭上下垂直運動（Z軸）。
2）內建各項砂輪修整迴圈模式，如：底面、斜角、內外圓角、曲面等模式。
3）內建各項磨削迴圈程式，如：平面磨削、側面磨削、多級磨削、緩行磨削、等深距溝槽研磨、不等深距溝槽研磨、曲面研磨（CNC系列）等模式。
4）機床具有高剛性結構、熱變形小、良好抗振、平穩運動的特性；機床各傳動部件剛性好、具備進給靈敏度高的特點。
5）X軸採用油缸驅動，電子比例閥控制（左右速度：2-25M/MIN）。
6）X 軸為一V一平滑動導軌，通過手工鏟刮，達到高等級的精度。根據需求，可以選配直線導軌結構，達到微量進給的需要，最小進刀量1μm，通過三軸聯動實現異性面成型磨削需求。
7）NC系列Y、Z兩軸用“直線導軌+伺服電機+滾珠絲杆”驅動，達到微量進給的需要，最小進刀量1μm。
CNC系列X、Y、Z三軸用“直線導軌+伺服電機+滾珠絲杆”驅動，達到微量進給的需要，最小進刀量1μm。
8）機床容積式潤滑系統採用定點定量供油方式，潤滑油箱帶壓力和液面檢測，系統報警提示加油，確保機床導軌和絲杠不失油。
9）主軸採用臺灣專業廠家生產，內部配製日本原裝NSK高精度軸承，精度能達到0.002mm以內。
（選配方案：可以根據客戶需要，配置靜壓主軸，實現重型精密磨削工藝。）
机械规格
项 目 | 单位 | 型号/规格 | |||
ACC-625NC | ACC-625CNC | ||||
尺寸 | 工作台面尺寸（长×宽） | mm | 600×250 | 600×250 | |
工作台移动量（手动：左右×前后） | mm | 720×280 | 720×280 | ||
主轴中心到工作台最大距离 | mm | 540 | 540 | ||
可安装标准磁台的尺寸（长×宽） | mm | 600×250 | 600×250 | ||
加工工件最大重量（含磁台） | kg | 300 | 300 | ||
工作台 | T型槽尺寸×槽数 | mm×No | 14×1 | 14×1 | |
左右（X轴）传动结构 | / | 模拟变量液压站+油压缸 | 绝对值伺服电机+滚珠丝杆 | ||
前后（Y轴）传动结构 | / | 绝对值伺服电机+滚珠丝杆 | 绝对值伺服电机+滚珠丝杆 | ||
工作台（Y轴）导轨 | / | 重载滚柱直线导轨 | 重载滚柱直线导轨 | ||
前后MPG手动进给 | 手轮旋转1周进给量 | mm | 0.1/1/10 | 0.1/1/10 | |
刻度盘1刻度进给量 | mm | 0.001/0.01/0.1 | 0.001/0.01/0.1 | ||
砂轮 | 自动切入进给量（纵横＆横磨） | mm | 0.001-0.4 | 0.001-0.4 | |
上下传动结构 | / | 绝对值伺服电机+滚珠丝杆 | 绝对值伺服电机+滚珠丝杆 | ||
上下MPG手动进给 | 手轮旋转1周进给量 | mm | 0.1/1/10 | 0.1/1/10 | |
刻度盘1刻度进给量 | mm | 0.001/0.01/0.1 | 0.001/0.01/0.1 | ||
外径×宽×内径 | mm | Ø250×（10-32）×ø75/ø127 | Ø250×（10-32）×ø75/ø127 | ||
主轴直径 | mm | 100 | 100 | ||
主轴转速（50HZ/60HZ） | RPM | 2850/3600 | 2850/3600 | ||
马达 | 主轴马达 | KW | 2.2/3.5/5.5 可选 | 2.2/3.5/5.5 可选 | |
上下(Z轴）伺服马达 注：带刹车制动 | W | 850 | 850 | ||
前后（Y轴）伺服马达 | KW | 850 | 850 | ||
金刚石成型滚轮修整器驱动马达 | KW | 0.4 | 0.4 | ||
左右（X轴）液压马达 | KW | 1.5/2.2 | 1.5/2.2 | ||
电源 | 电源容量（含特别附带的卡盘、注入装置） | KW | 7 | 7 | |
精度标准 | 主轴轴向偏摆跳动 | mm | ≦0.002 | ≦0.002 | |
主轴径向偏摆跳动 | mm | ≦0.002 | ≦0.002 | ||
Z轴（上下方向）重复定位精度 | mm | ≦0.002 | ≦0.002 | ||
Y轴（前后方向）重复定位精度 | mm | ≦0.002 | ≦0.002 | ||
五点等高试磨块试磨精度（以300mm长度为标准，以此类推） | mm | ≦0.003 | ≦0.003 | ||
加工平面精度（以300mm长度为标准，以此类推） | mm | ≦0.003 | ≦0.003 | ||
加工工件表面光洁度 | μm | Ra0.25 | Ra0.25 | ||
外形尺寸 | 宽×深×高 | mm | 2500×2100×2400 | 2500×2100×2400 | |
机床重量 | 净重/毛重 | kg | 2800/3200 | 2800/3200 | |
五、标准附件及随机技术文件
6.1标准附件：
1 | 砂轮平衡台 | 1套 | 2 | 砂轮与法兰 | 1套 |
3 | 钻石修整器 | 1支 | 4 | 砂轮平衡棒 | 1套 |
5 | 脚垫盘及脚螺丝 | 1套 | 6 | 工具扳手 | 1套 |
7 | 电磁吸盘 | 一块 | 8 | 工具箱 | 1只 |
6.2随机技术文件:
1 | 机床操作说明书 | 1份 | 2 | 电器线路图 | 1份 |
3 | .机床附件清册 | 1份 | 4 | 机床精度检验证书 | 1份 |
5 | 出厂验收合格证书 | 1份 | 6 |
六、主要配件品牌及产地
序号 | 零配件名称 | 品牌 | 生产地 |
1 | 主轴电机 | FUKUDA | 台资 |
2 | 主轴 | 普森 | 中国台湾 |
3 | 主轴轴承 | NSK | 日本 |
4 | 耐磨胶片 | TRELLEBORG | 美国 |
5 | 液压系统 | 骏全兴 | 台湾 |
6 | 电磁吸盘 | 人和 | 中国 |
7 | 接触器 | 施耐德 | 中国 |
8 | 行程开关 | 天得TEND | 中国台湾 |
9 | 铸件 | RX | 中国 |
10 | 丝杆 | ABBA | 中国台湾 |
11 | 控制系统 | 新代SYNTEC 6MA | 中国台湾 |
12 | PLC | 三菱 | 日本 |
13 | 伺服电机 | 安川或三菱 | 日本 |
14 | 纸带过滤机(特殊附件) | 瑞创 | 中国 |
15 | 油雾收集器（特殊附件） | 宝丰 | 中国 |
16 | 电子手轮 | HEDSS | 日本 |
17 | 触摸屏 | 威纶通WEINVIEW | 中国台湾 |
18 | 前后、上下线轨 | 上银HIWIN | 中国台湾 |
